2022-06-03 17:16:47槽式玻璃钢电缆桥架的安装要点一
1、槽式玻璃钢电缆桥架敷设走向应短捷,并应尽量沿墙、沿柱或沿梁敷设. 2、根据槽式玻璃钢电缆桥架敷设走向,向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时,槽式玻璃钢电缆桥架所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调. 3、地面内暗装金属线槽布线,槽式玻璃钢电缆桥架设计时应与土建专业密切配合,以便根据不同的结构型式和建筑布局,合理确定线路路径和设备选型.
了解详情全国服务热线
150308572311、槽式玻璃钢电缆桥架敷设走向应短捷,并应尽量沿墙、沿柱或沿梁敷设. 2、根据槽式玻璃钢电缆桥架敷设走向,向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时,槽式玻璃钢电缆桥架所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调. 3、地面内暗装金属线槽布线,槽式玻璃钢电缆桥架设计时应与土建专业密切配合,以便根据不同的结构型式和建筑布局,合理确定线路路径和设备选型.
了解详情4,槽式玻璃钢电缆桥架不同电压,不同用途的电缆不宜敷设在同一层电缆桥架内; (1)1kV 以上和1kV 及以下的电缆; (2)槽式玻璃钢电缆桥架同一路径向一级负荷供电的双回路电缆; (3)应急照明和其他照明的电缆; (4)槽式玻璃钢电缆桥架电力,控制和电信电缆.若不同等级的电缆敷设在同一电缆桥架时,中间应增加隔板隔离.
了解详情5.槽式玻璃钢电缆桥架在工程条件下安装或检修不需考虑附加集中荷载时,槽式电缆桥架的工作均布荷载按电缆自重均匀分布计算. 6.槽式玻璃钢电缆桥架不宜与下列管道平行敷设,当无法避免时,电缆桥架的位置应符合下列规定,或采取相应防护措施. (1)槽式玻璃钢电缆桥架应在具有腐蚀性液体管道上方. (2)槽式玻璃钢电缆桥架应在热力管道下方. (3)易燃易爆气体比空气重时,槽式玻璃钢电缆桥架应在管道上方. (4)易燃易爆气体比空气轻时,槽式玻璃钢电缆桥架应在管道下方.
了解详情7.槽式玻璃钢电缆桥架与管道之间最小距离应符合规定. 8.综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器槽式玻璃钢电缆桥架等电气设备之间应保持必要的间距. 9.槽式玻璃钢电缆桥架墙上敷设的综合布线电缆、光缆及管线与其它管线的间距应符合规定.
了解详情10.槽式玻璃钢电缆桥架水平敷设时,宜按荷载曲线选取更佳跨距进行支撑,槽式玻璃钢电缆桥架跨距一般为1.5~3.0m.桥架垂直敷设时,在距第1.8m以下部分应加金属盖保护,但敷设在电气装用房间内是可除外. 11.槽式玻璃钢电缆桥架多层敷设时其层间距离一般为: (1)槽式玻璃钢电缆桥架上布局顶板或其他障碍物不应小于0.3m. (2)电力槽式玻璃钢电缆桥架间距不应小于0.3m. (3)控制电缆桥架间不应小于0.2m [3].
了解详情1.槽式不锈钢电缆桥架系统应具有可靠的电气连接并接地(只对金属桥架). 2、当允许利用桥架系统构成接地干线回路时应符合下列要求.桥架端部之间连接电阻应不大于0.00033欧姆,接地孔应清除绝缘涂层.在1KV及以下中性点直接接地系统中,受电设备的接地与系统中性线接地相连,装有处动切断供电装轩时,桥架的级长方向金属横截面积应不小于规定值. 3、沿桥架全长另敷设接地干线时,每段(包括非直线段)桥架应至少有一点与接地干线可靠连接. 4、对于振动场所,在接地部位的连接处应装置弹簧圈.
了解详情CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的.梯级式电缆桥架具有重量轻,成本低,造型别具、安装方便,散热,透气好等优点.梯级式电缆桥架适用于一般直径较大电缆的敷设,适合于高,低压动力电缆的敷设.

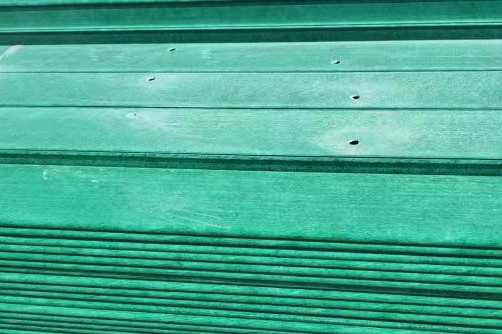

了解详情托盘式电缆桥架是石油,化工,轻工,电讯等方面应用最广泛的一种.托盘式电缆桥架具有重量轻,载荷大,造型美观,结构简单,安装方便等优点.托盘式电缆桥架即适用于动力电缆的安装,也适合于控制电缆的敷设.
