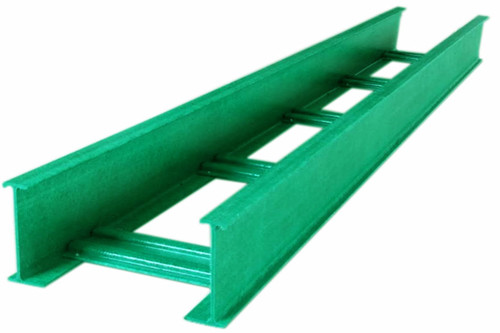

2022-05-28 09:39:13电缆桥架安装的施工步骤和流程
1、预留孔洞
根据施工图标注的轴线部位,将预制好的木质框架,固定在标出的位置上,并进行调直找正,待现浇混凝土凝固模板拆除后,取下框架,并抹平孔洞口.
2、测量定位
根据设计图或施工方案,从电缆桥架始端至终端(先干线后支线)找好水平或垂直线(建筑 物如有坡度,电缆桥架应随其坡度),确定并弹出支吊架的具体位置.
3、电缆桥架托臂立柱,吊架安装
①用冲击钻钻孔,孔洞的直径误差不得超过十0.50.3mm,深度误差不得超过+3,成孔后应将孔内残存的碎屑清除干净,打孔的深度应以将膨胀螺栓的套管全部埋入孔洞内,表 面平齐为宜,用木槌或垫上木块后用铁锤将膨胀螺栓敲入洞内,螺栓固定后,其头部偏斜值 不应大于2mm.亦可采用带膨胀螺母的镀锌通丝吊杆.
②自制支架与吊架所用角钢规格不小30mmX30mmX4mm,圆钢直径不小于8mm0自制吊 支架必须按设计要求进行防腐处理.
③支架与吊架在安装时应挂线或弹线找直,用水平尺找平,也可用红外线水平仪找正找 平,以保证桥架安装的观感质量.
④轻钢龙骨上敷设桥架应独立设置卡具吊装或支撑系统,吊杆直径不应小于8mm.
⑤在钢结构上可用吊具进行安装.
