2022-07-14 10:06:04电缆桥架的固定和安装一

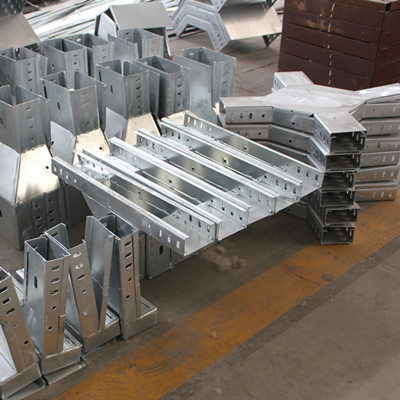

电力供应是保障人们生活的关键,而稳定的电力输送除了对电缆材质有着严格要求,还需要安装电缆桥架,有效保证电流的正常流通,电缆桥架该如何安装? 一、施工准备 1、作业条件 ①土建工程应全部结束且预留孔洞,预埋件符合设计要求,预埋件安装牢固,强度合格。 ②桥架安装沿线模板等设施已拆除完毕,场地清理干净,道路畅通。 ③高层建筑竖井内土建湿作业全部完成。 ④电缆敷设时,电缆桥架应全部安装结束,并经检查合格。
了解详情电力供应是保障人们生活的关键,而稳定的电力输送除了对电缆材质有着严格要求,还需要安装电缆桥架,有效保证电流的正常流通,电缆桥架该如何安装? 一、施工准备 1、作业条件 ①土建工程应全部结束且预留孔洞,预埋件符合设计要求,预埋件安装牢固,强度合格。 ②桥架安装沿线模板等设施已拆除完毕,场地清理干净,道路畅通。 ③高层建筑竖井内土建湿作业全部完成。 ④电缆敷设时,电缆桥架应全部安装结束,并经检查合格。

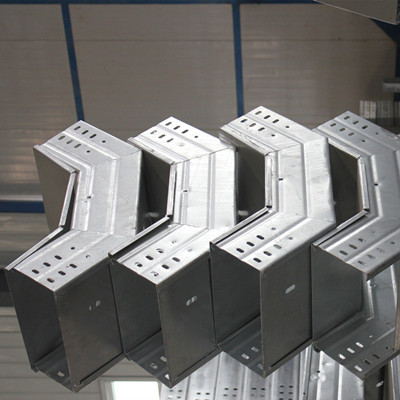

了解详情专业术语 电缆桥架:由托架、附件和支(吊)架三类部件构成的、支承电缆线路的具有连续刚性的结构系统。 桥架托架:直接承托电缆线路荷重的刚性槽形部件(托盘、梯架的直通及其弯通)。 有孔托盘桥架:由带孔眼的底板和侧边构成或由整块钢板孔后弯制成的槽形部件。 无孔托盘桥架:由底板与侧边构成或由整块钢板弯制成的槽形部件。 组装托盘桥架:可任意组合的用螺栓或插接方式连接成槽形的部件。 桥架梯架:由侧边与若干根横档构成的刚性梯形部件。

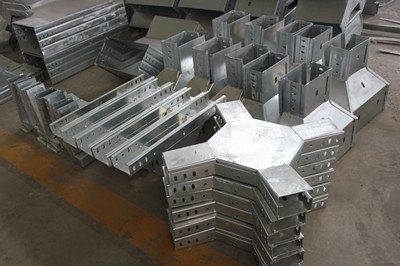

了解详情材料及机具 ①主要材料:电缆桥架的直线段、三通、弯通、桥架附件、支吊架、接地线等。 ②辅助材料:膨胀螺栓、连接螺栓。 ③主要施工机具:手电钻、冲击钻、电工工具、钢锯、电锤、施工活动架、双梯等。 ④测量器具:卷尺、线锤、水准仪、水平尺、兆欧表等。

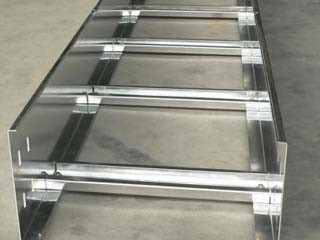

了解详情根据施工图标注的轴线部位,将预制好的木质框架,固定在标出的位置上,并进行调直找正,待现浇混凝土凝固模板拆除后,取下框架,并抹平孔洞口。 2、测量定位 根据设计图或施工方案,从电缆桥架始端至终端(先干线后支线)找好水平或垂直线(建筑 物如有坡度,电缆桥架应随其坡度),确定并弹出支吊架的具体位置。 3、支、吊架安装 ①用冲击钻钻孔,孔洞的直径误差不得超过十0.50.3mm,深度误差不得超过+3血,成 孔后应将孔内残存的碎屑清除干净。打孔的深度应以将膨胀螺栓的套管全部埋入孔洞内,表 面平齐为宜,用木槌或垫上木块后用铁锤将膨胀螺栓敲入洞内,螺栓固定后,其头部偏斜值 不应大于2mm。亦可采用带膨胀螺母的镀锌通丝吊杆。 ②自制支架与吊架所用角钢规格不小30mmX30mmX4mm,圆钢直径不小于8mm0自制吊 支架必须按设计要求进行防腐处理。 ③支架与吊架在安装时应挂线或弹线找直,用水平尺找平,也可用红外线水平仪找正找 平,以保证桥架安装的观感质量。 ④轻钢龙骨上敷设桥架应独立设置卡具吊装或支撑系统,吊杆直径不应小于8mm。 ⑤在钢结构上可用吊具进行安装。

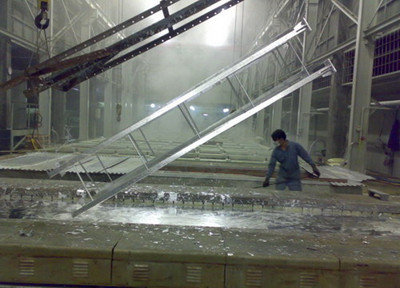

了解详情①梯架、托盘用连接板连接,垫圈、弹簧垫、螺母紧固,螺母应位于梯架、托盘外侧。 ②桥架与电气柜、箱、盒连接时,进、出线口处应用抱脚连接,并用螺丝紧固,末端应 加装封堵。 ③桥架经过建筑物的变形缝(伸缩缝、沉降缝)时,桥架本身应断开,槽内用内连接板 搭接,一端不需固定。 ④桥架的直角弯、三通、四通应采用厂家配套的相应部件,施工单位不宜自制;桥架盖 板应无翘角,接口应严密、整齐。 ⑤电缆桥架在穿过防火墙及防火楼板时,应采取防火隔离措施。 5、接地线安装 ①桥架全长应为良好的电气通路。镀锌制品的桥架搭接处用螺母、平垫、弹簧垫紧固后 可不做跨接地线。如果设计另有要求的,按设计施工。 ②桥架在建筑变形缝处须做跨接地线,跨接地线要留有余量。

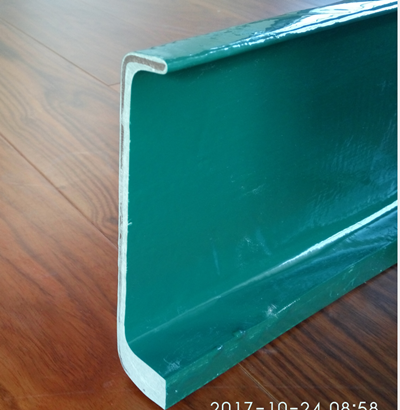

了解详情1、电缆桥架安装时,应保持墙面和顶板的清洁。 2、电缆桥架及支架安装完毕后,应加以保护,以防其表面被污染或划伤。 3、安装金属桥架线槽时,应注意保持墙面的清洁。 4、电缆敷设完成后,桥架盖板应齐全平实,不得遗漏,并防止损坏和污染桥架。 5、室内沿桥架或托盘敷设电缆,宜在管道及空调工程基本施工完毕后进行,防止其他专业 施工时损伤电缆。 6、电缆两端处的门窗装好并加锁,防止电缆丢失或损坏。 以上就是电缆桥架的安装过程,桥架安装在工程建设过程中必不可少,相关人员一定要掌握相关知识。
了解详情河南省巩义市芝田镇费窑村的风景美丽,吟醉砖窑文化的乡村梦境;费窑村的农家小院干净整洁。坞罗河穿村而过,远处的凤凰山、白云山十里青葱。历史上因“七帝八陵”修建,这里成为当时规模较大的宋砖烧制基地,因费家的烧窑最为出名,因而得名费窑。 走进费窑村,乡土文化的村史馆、充满80年代记忆的80巷、“长大后我就成了你”的孝心墙、红色文化的廊桥、“诗和远方”的手绘墙……处处皆景。一座座农家小院干净整齐,村庄里小凉亭、荷花池、休闲广场、农家书屋等设施齐全,村民们自力更生、其乐融融,呈现出一片祥和安乐的景象,一幅美丽乡村的画卷展现在你的眼前。

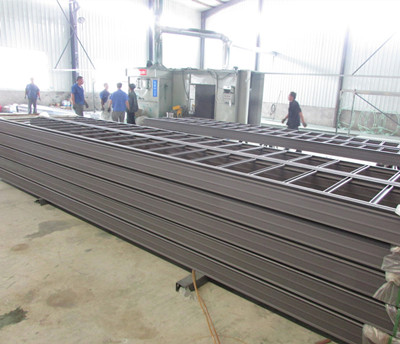

了解详情玻璃钢罐:玻璃钢储罐,盐酸储罐,硫酸储罐,反应罐,防腐储罐,化工储罐,运输储罐,食品罐,消防罐等; 玻璃钢管:玻璃钢管道,玻璃钢夹砂管,玻璃钢风管,玻璃钢电缆管,玻璃钢顶管,玻璃钢工艺管等; 塔器:干燥塔,洗涤塔,脱硫塔,酸雾净化塔,交换柱等; 卫生间:卫生间底盘,卫生间顶板。 其他:角钢,线槽,拉挤型材,三通,四通,玻璃钢格栅等。
