2022-06-14 15:17:58托盘式桥架应该怎样安装呢
1)电缆桥架及线槽敷设走向应短捷,并应尽量沿墙、沿柱或沿梁敷设。 2)根据电缆桥架及线槽敷设走向,向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时,所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调。 3)地面内暗装金属线槽布线,在设计时应与土建专业密切配合,以便根据不同的结构型式和建筑布局,合理确定线路路径和设备选型。
了解详情1)电缆桥架及线槽敷设走向应短捷,并应尽量沿墙、沿柱或沿梁敷设。 2)根据电缆桥架及线槽敷设走向,向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时,所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调。 3)地面内暗装金属线槽布线,在设计时应与土建专业密切配合,以便根据不同的结构型式和建筑布局,合理确定线路路径和设备选型。
了解详情4)不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内: (1)1kV 以上和1kV 及以下的电缆; (2)同一路径向一级负荷供电的双回路电缆; (3)应急照明和其他照明的电缆; (4)电力、控制和电信电缆。若不同等级的电缆敷设在同一电缆桥架时,中间应增加隔板隔离。
了解详情5)在工程条件下安装或检修不需考虑附加集中荷载时,电缆梯架、托盘的工作均布荷载按电缆自重均匀分布计算。 6)电缆桥架不宜与下列管道平行敷设,当无法避免时,电缆桥架的位置应符合下列规定,或采取相应防护措施。 (1)电缆桥架应在具有腐蚀性液体管道上方。 (2)电缆桥架应在热力管道下方。 (3)易燃易爆气体比空气重时,电缆桥架应在管道上方。 (4)易燃易爆气体比空气轻时,电缆桥架应在管道下方。
了解详情7)电缆桥架与管道之间最小距离见相关标准。 8)综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器等电气设备之间应保持必要的间距。综合布线电缆与电力电缆的间距应符合GB/T 50311-2000规范11.0.2 条的规定。 9)墙上敷设的综合布线电缆、光缆及管线与其它管线的间距应符合GB/T 50311-2000 规范11.0.2 条的规定。 10)电缆桥架水平敷设时,宜按荷载曲线选取更佳跨距进行支撑,跨距一般为1.5~3.0m。垂直敷设时,其固定间距不宜大于2m。
了解详情11)材料统计 (1)桥架:分别统计出各种型号规格桥架的全长,除一该桥架的标准长度,得出桥架的数量外,再增加1%-2%的余量。 (2)立柱:如采用统一规格的立柱,可用桥架全长除以平均立柱间距,得出立柱数,再增加2%~4%余量。如立柱规格不一,则需分别统计。 (3)托臂:桥架全长除以托臂平均间距,再增加1%~2%余量,极为总需量。 (4)其它部件:按其主体数乘以一定比例(视总厂而定)求得其总数。 特殊部件如垂直弯接板,转弯接板等则需分别统计。

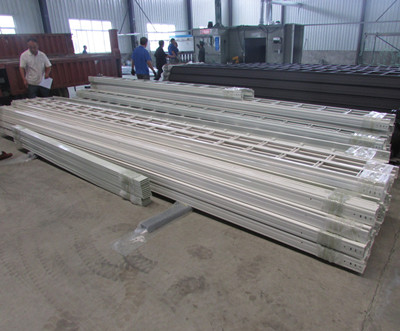

了解详情槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。托盘式缆桥架主要用于敷设截面大数量较少的电力电缆。 槽式桥架最适用于敷设计算机电缆、通信电缆、热电偶电缆及其槽式桥架高灵敏系统的控制电缆等。 托盘式桥架适用范围托盘式电缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。 槽式桥架一般仪表用的多,电气桥架一般多用梯式桥架和托盘式桥架。其中动力电缆一般只用梯架式桥架。托盘式桥架一般用于控制电缆的敷设。主要是依据电缆散热性能。
了解详情槽式电缆桥架是一种全封闭型电缆桥架。托盘桥架一般指的是有孔的槽式桥架。由于开了散热孔,托盘式桥架板材的厚度要更厚些。
了解详情线槽安装又称走线槽,一般分为金属和塑料两种材料,每种不同的材料决定了线槽的特性。主要是将网线、数据线、电源线等规格的线材存放在天花板或墙壁上的线槽内,保证线缆整齐安全。
